盐雾腐蚀是一种常见的金属腐蚀现象，通常在含有氯化物的潮湿环境中发生。其腐蚀过程主要依赖于电化学反应，以及氯化物离子的促进作用。

在潮湿环境中，金属表面通常会形成微小的电化学电池，电池的不同区域分别作为阳极和阴极。在阳极区域，金属原子失去电子发生氧化反应，形成金属离子。例如，铁在阳极发生氧化，形成二价铁离子（Fe²⁺）。与此同时，在阴极区域，溶解在水中的氧气与电子结合，发生还原反应，生成氢氧化物离子（OH⁻）。这些离子会与金属离子结合，生成腐蚀产物，如氢氧化铁，这些产物在进一步氧化后形成锈（Fe₂O₃·xH₂O）。

氯化物离子（Cl⁻）在盐雾腐蚀中扮演了关键角色。首先，氯化物离子能够穿透金属表面的保护层（如氧化膜或涂层），使得金属暴露在腐蚀性环境中。其次，氯化物离子会促进金属的溶解，增强电化学反应的进程。氯化物还会破坏金属表面的氧化物保护层，导致金属直接暴露在腐蚀环境中。

腐蚀产物的形成通常是不均匀的，这导致了金属表面局部电化学环境的变化，可能引发更严重的局部腐蚀现象，如点蚀或孔蚀。这种局部腐蚀会加速金属的整体损坏，形成自催化的腐蚀过程。

在实验室中，盐雾试验通过模拟含盐环境中的潮湿条件，加速了上述腐蚀过程，使材料或涂层在较短时间内表现出其耐腐蚀性能。这一加速测试方法广泛用于评估金属和涂层的耐腐蚀性。

总结而言，盐雾腐蚀的核心是电化学腐蚀过程，在氯化物和水的共同作用下，金属发生氧化，生成腐蚀产物，并逐渐损坏材料。氯化物离子在其中起到了加速和恶化腐蚀的作用，最终导致金属表面的损伤。

盐雾腐蚀测试是一种常用的实验方法，用于评估材料和涂层的耐腐蚀性能。通过模拟盐雾环境，能够加速腐蚀过程，从而在较短时间内判断材料在腐蚀性条件下的表现。

盐雾腐蚀测试通过在密闭的实验箱中生成含有氯化钠（NaCl）的盐雾，来模拟海洋或工业环境中的腐蚀条件。测试过程中，氯化物离子能够穿透材料表面的保护层，导致金属表面发生电化学腐蚀。随着时间的推移，这一过程会加速生成腐蚀产物，从而评估材料的耐腐蚀性能。

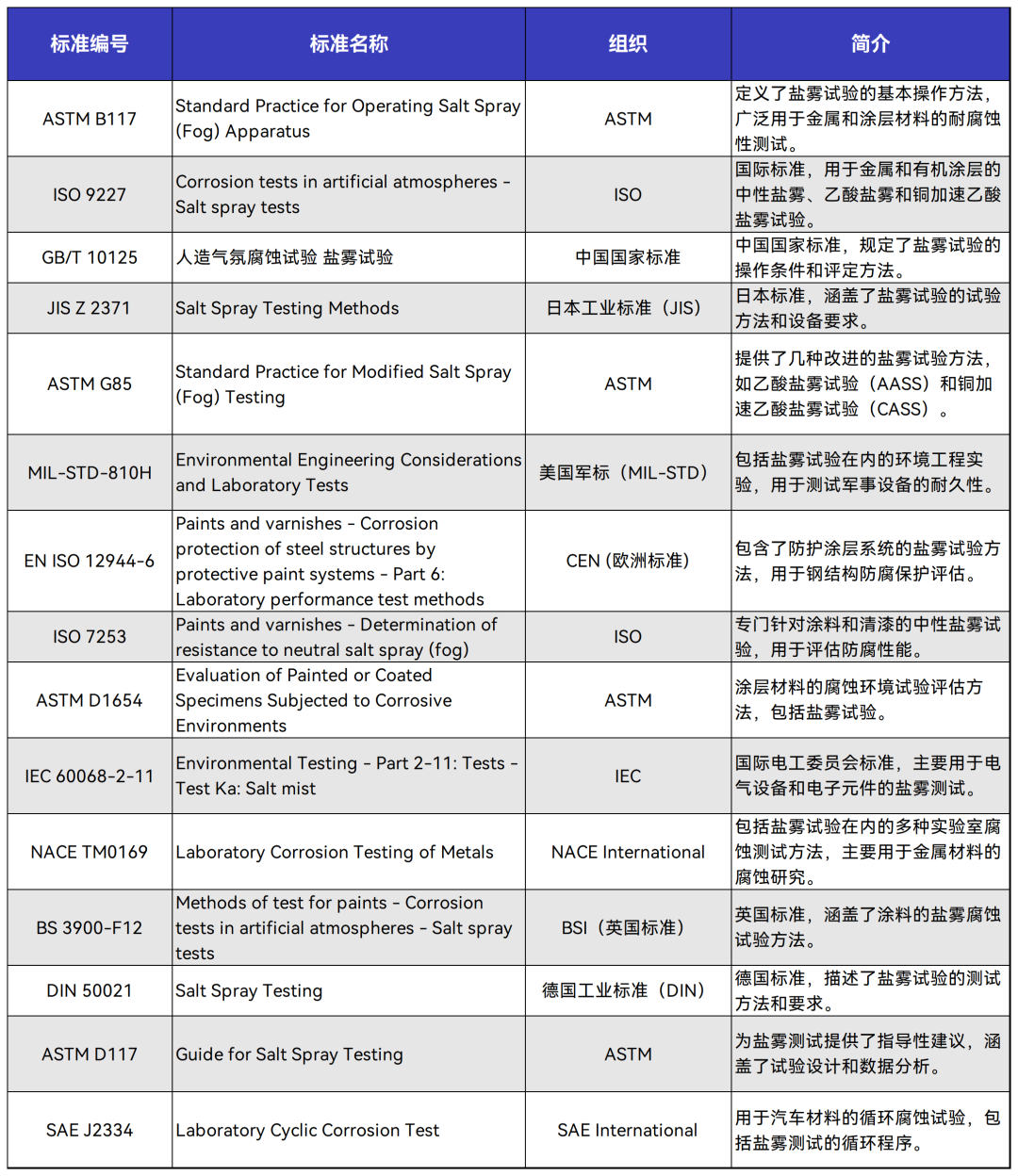

盐雾腐蚀测试方法主要包括以下几种类型：

中性盐雾试验（NSS）：这是最常见的测试方法，使用5%的氯化钠溶液，pH值在6.5至7.2之间，温度保持在35℃。NSS测试主要用于评估金属、涂层以及一些非金属材料的耐腐蚀性能。

醋酸盐雾试验（ASS）：在中性盐雾的基础上，加入醋酸（pH值约为3.1），增强腐蚀性。ASS测试通常用于评估耐腐蚀性能较好的材料，或用于模拟更加严苛的环境。

铜加速醋酸盐雾试验（CASS）：在醋酸盐雾试验的基础上，加入铜盐（如氯化铜），进一步加速腐蚀过程。CASS测试多用于高耐蚀性材料和涂层的评估。

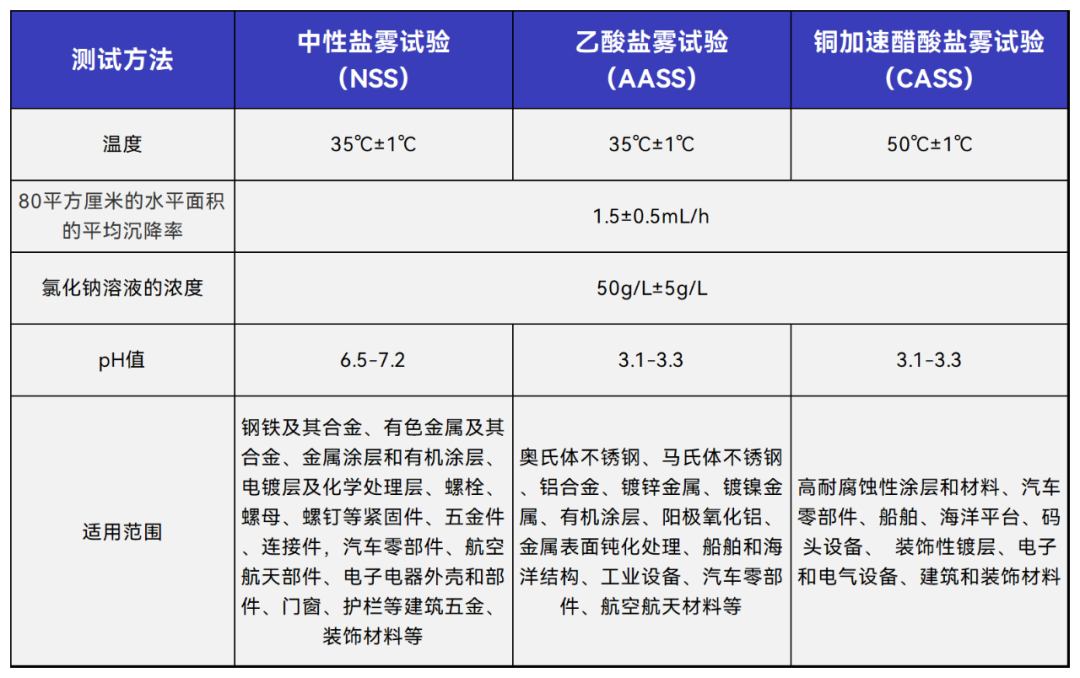

GB/T 10125中三种盐雾测试方法对比图

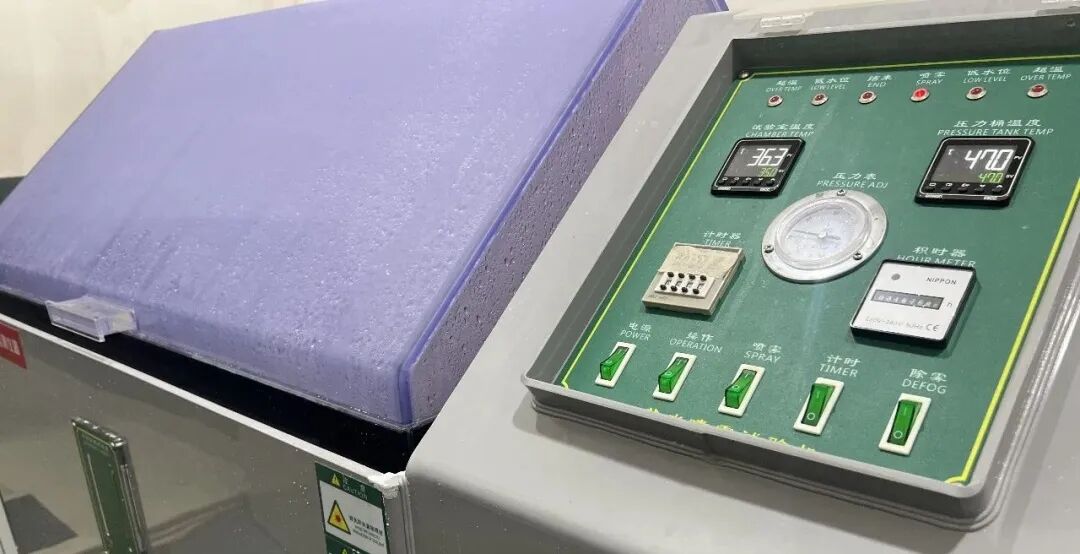

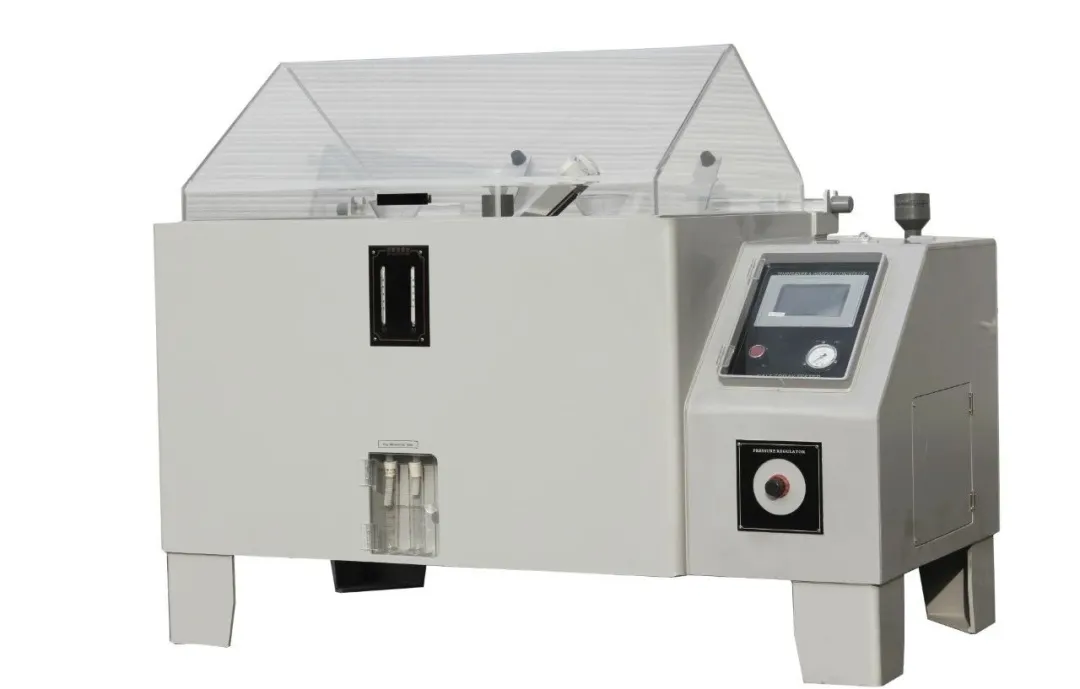

盐雾腐蚀试验箱

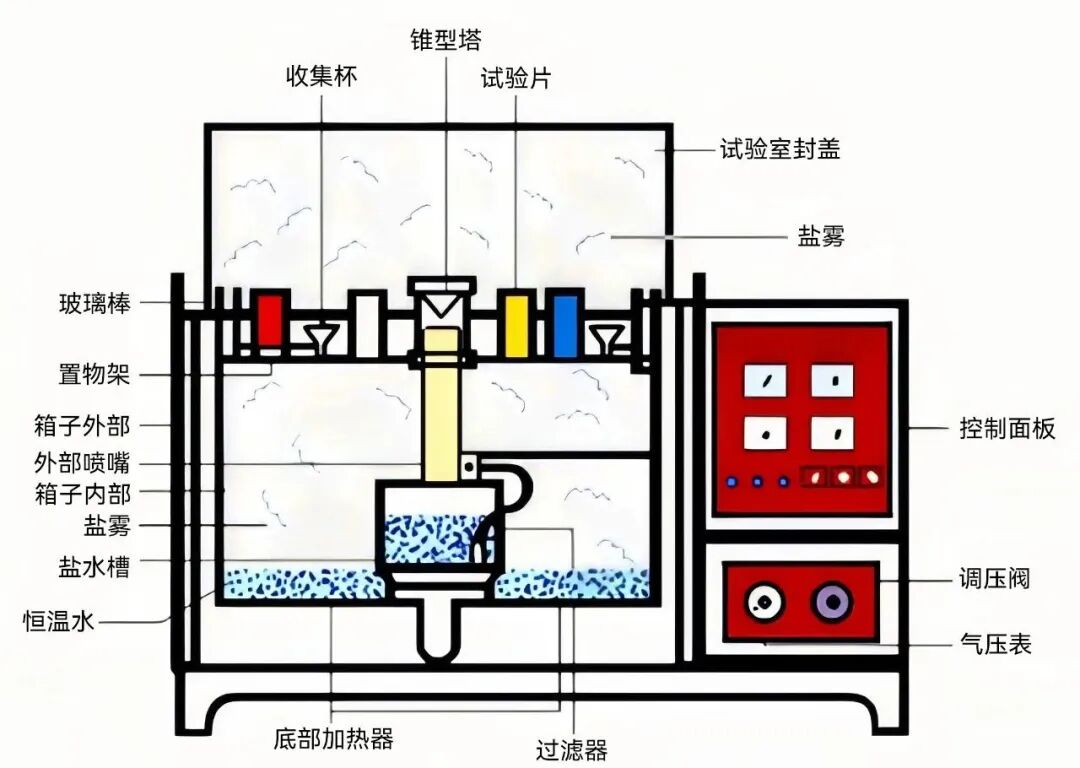

盐雾腐蚀试验箱工作原理图

为了准确评估材料在盐雾试验后的表现，有三种主要的结果评定方法：评级法、腐蚀物出现评定法和称重法。每种方法各有其适用范围和评估重点，综合使用能够提供更加全面的腐蚀评估结果。

♦评级法♦

评级法是一种基于视觉观察的评定方法，通过将试验样品的腐蚀程度与预定的标准等级或参考图进行对比，来确定材料的耐腐蚀性能。

评级标准

评级法通常采用等级制，等级范围视具体标准而定，常见的有0至10级或A至E级。0级或A级表示材料无腐蚀或腐蚀极轻微，而10级或E级表示严重腐蚀。评级标准可能由行业标准组织制定，如ISO、ASTM等。

适用范围

评级法多用于对金属涂层、涂料、镀层等进行评估，特别是在汽车、建筑、电子等行业中，应用十分广泛。例如，汽车零部件的涂层通常采用评级法进行盐雾腐蚀测试的结果评估。通过观察涂层的起泡、开裂、脱落等现象，可以快速判断其耐腐蚀性能是否符合设计要求。

优势与局限性

评级法的优势在于简单、直观，且能够在较短时间内对样品的表面状态进行初步评估。然而，由于评级法依赖于人为观察和判断，因此存在一定的主观性。此外，对于腐蚀较为均匀或微小的变化，评级法可能难以精确反映材料的实际腐蚀情况。

♦腐蚀物出现评定法♦

腐蚀物出现评定法通过详细观察和记录试验样品表面腐蚀物的生成情况，评估材料的耐腐蚀性能。这种方法更侧重于腐蚀过程中的细节，适合用于研究新材料的腐蚀行为或开发防腐蚀涂层。

评定内容

腐蚀物出现评定法的核心是对腐蚀物的类型、颜色、质地、数量、分布、形态等进行全面分析。例如，某些金属在盐雾试验中可能产生不同颜色的氧化物，而这些颜色变化可以反映出腐蚀的不同阶段和性质。腐蚀斑点的大小、数量以及分布情况是关键的评估指标。

适用范围

该方法适用于对腐蚀行为较为敏感的材料或复杂涂层进行评估，尤其是在需要了解材料腐蚀机理、研究腐蚀形态或进行精细化腐蚀分析时。此外，在一些新材料研发和基础科研中，腐蚀物出现评定法提供了更为细致的腐蚀信息。

优势与局限性

腐蚀物出现评定法的优势在于其能够捕捉腐蚀过程中的微观变化，提供更全面的腐蚀行为信息。然而，该方法的执行需要较高的专业水平，并且通常比评级法更为耗时和复杂。此外，对于大批量生产中快速评估产品质量，该方法可能不具备足够的效率。

♦称重法♦

称重法是一种通过测量样品在盐雾试验前后的质量变化，来评估材料腐蚀程度的定量评定方法。称重法主要用于那些在腐蚀过程中会发生显著质量损失的材料，如某些金属和合金。

评定过程

在进行称重法评定时，首先需要对试验样品进行精确称重，记录其初始质量。然后，将样品放入盐雾试验箱中，暴露一定时间后取出，清除表面的腐蚀产物，再次称重，记录试验后的质量。通过计算质量损失量，可以得到样品的腐蚀速率，通常以单位面积的质量损失量（g/m²·h）表示：

适用范围

称重法广泛应用于金属材料的腐蚀评估，尤其适用于那些腐蚀过程中会形成明显腐蚀产物的金属，如镀锌钢、铝合金等。该方法在量化材料腐蚀速率、比较不同材料或工艺的防腐性能方面非常有效。

优势与局限性

称重法的主要优势是能够提供客观、定量的腐蚀数据，这对于科学研究和工程应用都具有重要价值。然而，该方法在实际操作中需要精确的质量测量和腐蚀产物的清除，因此可能会受到称重精度和清洗过程的影响。此外，对于某些材料，尤其是腐蚀产物难以清除或腐蚀均匀性差的材料，称重法的应用可能受到限制。

在实际应用中，为了得到更全面的腐蚀评估结果，通常会结合使用多种评定方法。例如，在汽车制造中，可以通过评级法快速筛选材料，再通过腐蚀物出现评定法了解材料的具体腐蚀机理，最后使用称重法量化腐蚀速率，全面评估材料的耐腐蚀性能。

这种综合评定方法的应用，可以帮助工程师和设计师更好地选择材料、优化工艺、改进产品设计，以应对各种复杂的使用环境，确保产品的耐久性和安全性。

盐雾试验的结果评定方法各有优劣，选择合适的评定方法应根据材料特性、试验目的和应用场景。通过合理使用评级法、腐蚀物出现评定法和称重法，可以在材料的开发、选型、质量控制和科研中提供有力的支持，确保产品在实际应用中具备优异的耐腐蚀性能。

盐雾试验广泛用于评估材料、涂层和金属制品的耐腐蚀性能。尽管盐雾试验提供了对材料耐腐蚀性的快速评估，但其结果可能受到多种因素的影响。了解这些影响因素有助于提高试验的准确性和可靠性。

01 盐雾溶液的浓度和组成

浓度：盐雾溶液的氯化钠（NaCl）浓度对试验结果有直接影响。常用的盐雾溶液浓度为5%（质量分数）。浓度过高会导致腐蚀加剧，浓度过低可能无法有效模拟实际环境。

其他成分：有时盐雾溶液中还会加入其他成分，如醋酸或铜盐，以模拟更加复杂的腐蚀环境。这些添加成分会影响腐蚀速率和腐蚀类型。

02 盐雾试验的环境条件

温度：盐雾试验的温度通常保持在35℃。温度对盐雾的沉降速率、腐蚀速率以及腐蚀产物的形成有显著影响。温度过高可能加速腐蚀，过低则可能导致腐蚀速率降低。

湿度：湿度对盐雾试验的结果也有影响。湿度影响盐雾的分布和沉积，通常盐雾试验环境中的相对湿度需要保持在95%以上。湿度过高可能导致盐雾沉降不均，湿度过低则可能影响腐蚀的均匀性。

03 试验样品的表面处理

清洁度：样品表面的清洁度对试验结果至关重要。污染物、油脂、灰尘等都会影响腐蚀的发生和进程，导致测试结果的不准确。

涂层和镀层：对于涂层或镀层的样品，其厚度、均匀性和附着力都会影响腐蚀表现。不均匀的涂层或镀层可能导致局部腐蚀现象，从而影响试验结果的真实性。

04 样品的几何形状和排列

形状：样品的几何形状（如平板、管件、复杂形状）会影响盐雾的沉降和腐蚀的均匀性。复杂形状的样品可能会在某些部位形成腐蚀集中区域，影响整体的腐蚀表现。

排列：样品在盐雾箱中的排列方式也会影响测试结果。样品之间的间距、倾斜角度以及朝向都会影响盐雾的覆盖情况和腐蚀的均匀性。

05 盐雾的喷雾方式

喷雾方式：盐雾喷洒方式（如湿喷、干喷）会影响盐雾的沉积量和分布。喷雾方式的不同可能导致样品表面盐雾的覆盖量不均，从而影响腐蚀结果的准确性。

喷雾速率：喷雾速率（即盐雾沉降速率）需要保持在规定范围内，以确保测试条件的一致性。喷雾速率过快或过慢都会影响腐蚀速率和测试结果。

06 试验时间

试验时间的长短：试验时间的长短直接影响腐蚀程度。长时间的盐雾暴露会导致更严重的腐蚀，短时间的试验则可能无法反映材料的长期耐腐蚀性能。

07 试验箱的维护和校准

设备维护：盐雾试验箱的维护状态和校准情况对试验结果有重要影响。设备老化或维护不当可能导致盐雾浓度、温度、湿度等参数的偏差，从而影响试验的准确性和重复性。

校准：定期对盐雾试验箱进行校准，以确保环境条件符合标准要求，避免因设备故障或参数误差影响试验结果。

08 材料和涂层的选择

材料特性：不同材料的化学成分、物理性质和腐蚀机制各异，影响其在盐雾环境中的表现。需要根据材料的特性选择合适的试验方法和评估标准。

涂层和处理工艺：涂层或表面处理工艺对腐蚀性能有显著影响。不同的涂层材料、厚度、工艺流程都会影响腐蚀速率和耐腐蚀性能。

为了获得准确可靠的测试结果，需要严格控制这些因素，并遵循标准化的操作流程。通过综合考虑这些影响因素，可以提高盐雾试验的准确性和重复性，确保对材料耐腐蚀性能的有效评估。

盐雾试验通常分为两大类：天然环境暴露试验和人工加速模拟盐雾环境试验。天然环境暴露试验是在自然条件下，将产品暴露于自然环境中，观察其在长期盐雾环境中的耐腐蚀性能。由于自然环境中盐雾浓度较低，腐蚀过程缓慢，因此此类试验通常需要长时间才能得出结果，可能需要数月甚至数年的时间。

相比之下，人工加速模拟盐雾环境试验则是在实验室条件下，通过专门的设备——盐雾试验箱，模拟并加速腐蚀环境。盐雾试验箱是一种具有特定容积的试验设备，能够在受控的环境中生成高浓度的盐雾，使样品暴露在比自然环境中更为严苛的腐蚀条件下。由于试验箱内盐雾的氯化物浓度远高于自然环境，通常是自然环境的几倍甚至几十倍，这样可以大大加快腐蚀过程。例如，在自然环境中可能需要一年才能观察到的腐蚀现象，在人工盐雾试验箱中仅需24小时即可得到相似的结果。

这种人工模拟试验的主要优点在于能够快速获得产品的耐腐蚀性能数据，从而为产品的质量控制和改进提供及时的依据。这对缩短研发周期和加速产品上市具有重要意义。此外，由于人工模拟盐雾环境试验能够严格控制环境条件，如温度、湿度、盐雾浓度等，因此试验结果具有较高的重复性和可比性。

中性盐雾试验（NSS）、醋酸盐雾试验（AASS）和铜盐加速醋酸盐雾试验（CASS），这三种试验分别模拟不同的腐蚀环境，以适应不同材料和应用的需求。

1. 中性盐雾试验（NSS）盐雾试验一小时相当于自然环境下数天到数周的腐蚀时间，但具体换算比例因环境、材料和涂层而异。

2. 醋酸盐雾试验（AASS）试验通常用于铝、锌及其合金材料的耐腐蚀测试。这种试验的腐蚀速率通常比NSS试验更快，故AASS试验一小时可能相当于自然环境中数周至几个月的腐蚀时间。

3. 铜盐加速醋酸盐雾试验（CASS）常用于测试镀铬和电镀金属的耐腐蚀性能。一般来说，CASS试验一小时的腐蚀作用可以相当于自然环境中几个月甚至一年的时间，但这个换算比例仍然因材料和环境条件而异。

影响盐雾试验与自然环境换算关系的因素

尽管上述三种盐雾试验提供了一定的腐蚀加速作用，但由于自然环境中的腐蚀受到多种因素的影响，如湿度、温度、污染物种类和浓度、日照、雨水等，因此盐雾试验的结果只能作为参考，不能直接与自然环境中的时间进行简单换算。

此外，材料的种类、表面处理工艺、涂层厚度等也会影响盐雾试验结果与实际环境腐蚀之间的对应关系。对于同一种材料，在不同的环境中可能表现出完全不同的腐蚀行为。因此，尽管盐雾试验提供了一个快速评估材料耐腐蚀性能的方法，但在实际应用中，工程师通常还需要结合其他测试和实际使用经验来评估材料在特定环境中的使用寿命。

总的来说，中性盐雾试验、醋酸盐雾试验和铜盐加速醋酸盐雾试验分别在各自的腐蚀环境中提供了不同程度的加速腐蚀效果，但其与自然环境的对应关系因多种因素而异，无法给出一个通用的换算公式。在实际应用中，具体的换算比例需要根据材料特性、环境条件以及经验进行综合评估。
